城市動態小區景觀照明及亮化方案
來源：本站原創 發布時間：2014/7/10 0:44:43 點擊：2817
當前，實現節能減排目標面臨的形勢十分嚴峻。近幾年，全國上下加強了節能減排工作，國務院發布了加強節能工作的決定，制定促進節能減排的一系列政策，各地區、各部門相繼做出了工作部署，節能減排工作取得了極大進展。在照明、亮化等領域LED發光產品的應用正吸引著世人的的目光，LED作為一種新型的節能，綠色環保（不含對人體有害的汞和紫外線）、長壽命的光源產品，必然是示來發展的趨勢，二十一世紀將進入以LED為代表的新型照明光源時代。
本小區亮化包括了綠化邊上的草坪燈、地埋燈還有，小區道路邊上的庭院燈，房子近前的墻壁燈及個別需要突出美化環境使用的投光燈等。以前，小區的燈一般使用的是節能燈管，現今，準備給本小區使用上最新的綠色光源LED。
具體數據如下：
投光燈8盞
墻壁燈6盞
地埋燈10盞
草坪燈42盞
庭院燈38盞
LED是以節能、長壽命、可調光為主要特點，結合這些優點杭州能鎂電子技術有限公司開發出了一種智能照明控制系統，使用本系統讓本小區的照明，達到一個智能化的控制，達到按需照明的要求。

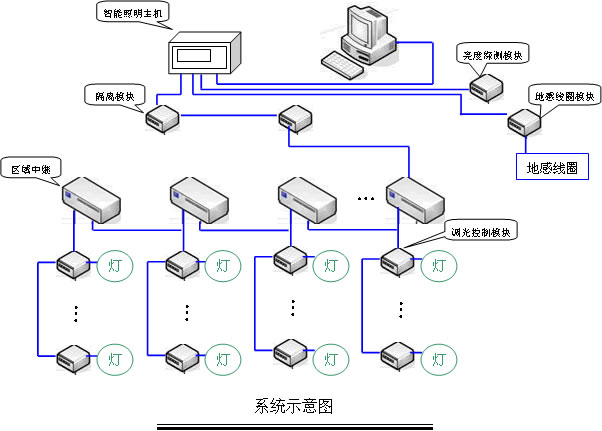

一、 系統參數及工作過程
系統說明
河南正寶照明工程師，推薦使用NM智能照明控制系統能實現按需照明的需求，在LED照明中，取得了非常好的效果。
智能照明控制主機配置有多種調光模式。以適應清晨、今晚（陰雨天）、中午、夜間等不同時間段的亮度照明，在自動狀態時，可按亮度探測模塊和地感線圈實現智能調光；在手動位置可以根據事先設定的模式按需照明。
技術參數
供電電壓：220V
工作溫度：-40℃到45℃
屏 幕：240*128像素，單色顯示屏
容 量：250個回路，每個回路250點，整機最大容量62500個點
網絡聯接：光纖通訊及RS-485(系統內) RS－232（接電腦）
工作流程：
使用智能照明控制系統控制兩種燈，(即為輸出部分)一、庭院燈；二、投光燈
數據采集部分(輸入部分).，使用，一、亮度探測器2只；二、紅外對射探測器7對。
方案的程序說明：
1、當亮度探測器檢測到環境的亮度不夠亮?xí)r，主機開始工作，將系統亮度調至50%，當紅外對射探測器有動作的時候（即有人通過時），傳出數據到主機，主機發出指令將地址的周邊的庭院燈調亮80%，檢測到半分鐘內紅外對射的動作滿足5次時，（即在半分鐘內有5人通過時）亮度調節到100%。
2、而地埋燈、草坪燈、及墻壁燈由于功率很小，采用紅外人體感應的方式進行調光，當有人在距離燈的2米范圍內，此燈全亮，30秒內無人，亮度調回50%的亮度，起著亮化裝飾的作用。
二、 LED燈的參數
|
傳統光源
|
LED光源替換
|
|
投光燈8盞 13~150W
墻壁燈6盞 18~40W
地埋燈10盞 26~70W
草坪燈42盞 18~50W
庭院燈38盞 45~90W
|
投光燈8盞 30W
墻壁燈6盞 5W
地埋燈10盞 3W
草坪燈42盞 2W
庭院燈38盞 30W
|
三、 布線及施工方案
布線要求：
智能照明控制系統是二總線制的系統，在布兩根電源燈的時候，加2芯的通訊線，即在庭院燈與投光燈處是4根線。
而地埋燈、草坪燈、墻壁燈不需要布4芯線。
施工方案：
所有的線都走埋地的方式。具體的方案走線方式，以后出施工圖，按圖施工。
